Konfigurasi Dashboard¶

1.1. Tipe Dashboard dan Setting Komponen¶

Ada beberapa tipe dashboard yang bisa digunakan untuk menyajikan sekelompok data sesuai kebutuhan user. Salah satu komponen paling penting dalam konfigurasi dashboard yaitu Model. Model ini menentukan data mana yang akan diolah untuk disajikan dalam dashboard. Informasi model bisa ditemukan dalam url seperti gambar dibawah ini:

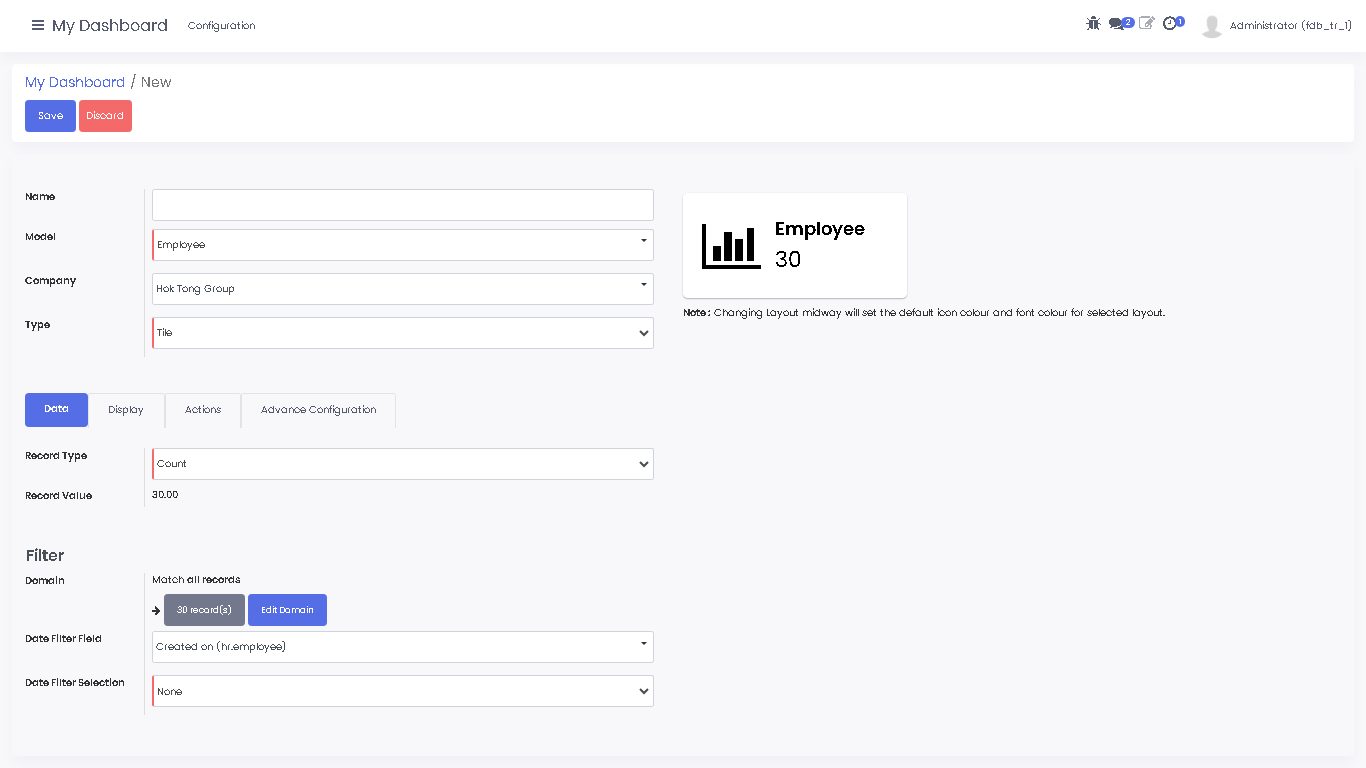

A. Tile¶

Tab 'Data' digunakan untuk menambah/memilih data yang ingin ditampilkan. Informasi Record Type terdiri dari count, sum dan average. bila memilih sum dan average akan tampil informasi Record Field, user diminta memilih daftar informasi yang akan digunakan untuk perhitungan sum atau average*.

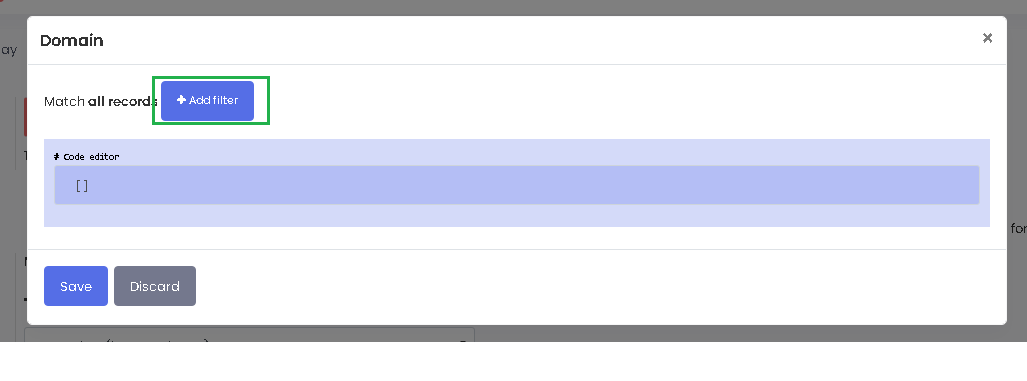

Pada bagian informasi Filter, user bisa menambahkan kondisi untuk filter hasil yang akan disajikan oleh chart dengan klik tombol edit Domain

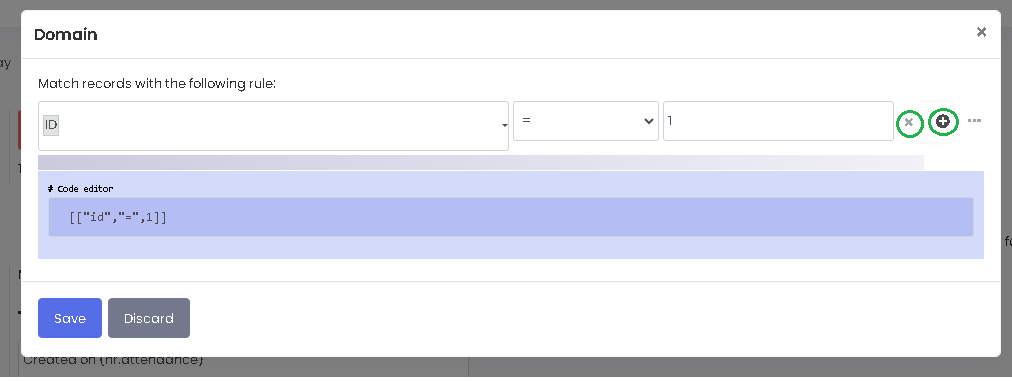

Klik tombol Add filter untuk menambahkan filter akan tampil layar seperti pada gambar dibawah:

klik + untuk menambah filter klik x untuk menghapus filter. klik save untuk menyimpan filter yang sudah ditambahkan

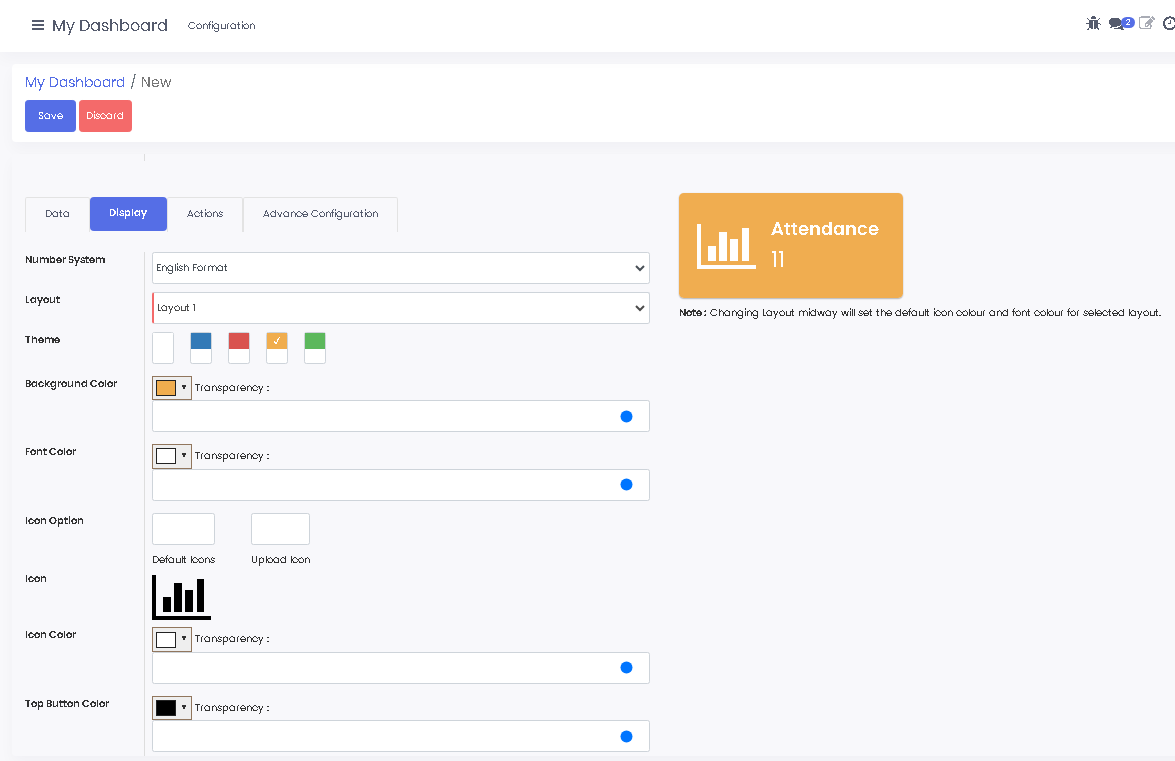

Tab 'Display' digunakan untuk setting dashboard berdasar warna, layout, number system

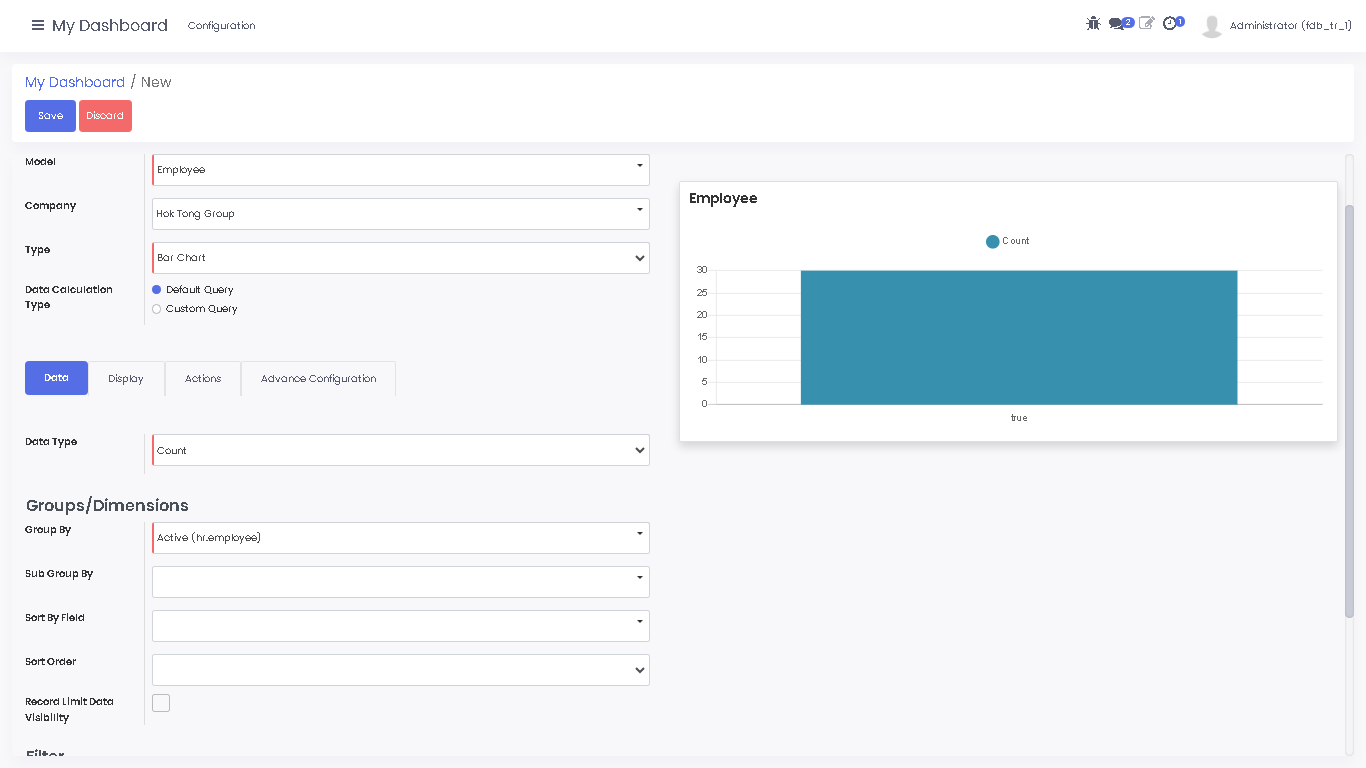

B. Bar Chart¶

Pada tipe Bar Chart perlu mengisi informasi ’Data Calculation Type’' dan User juga diminta untuk memilih Default Query atau memilih Custom Query untuk mendapatkan data yang akan disajikan pada chart. + #### 1. Default Query Setelah mengisi informasi model, user perlu mengisi informasi Data Type. Ketika memilih Data Type Sum dan Average, akan tampil informasi Measures dan Line Measures yang nantinya akan digunakan untuk menampilkan chart. User juga akan diminta untuk mengisi konfigurasi berikut di bawah tab Group/Dimensions: * Group By * Sub Group By * Sort By Field * Sort Order * Record Limit Data Visibility

• 2. Custom Query¶

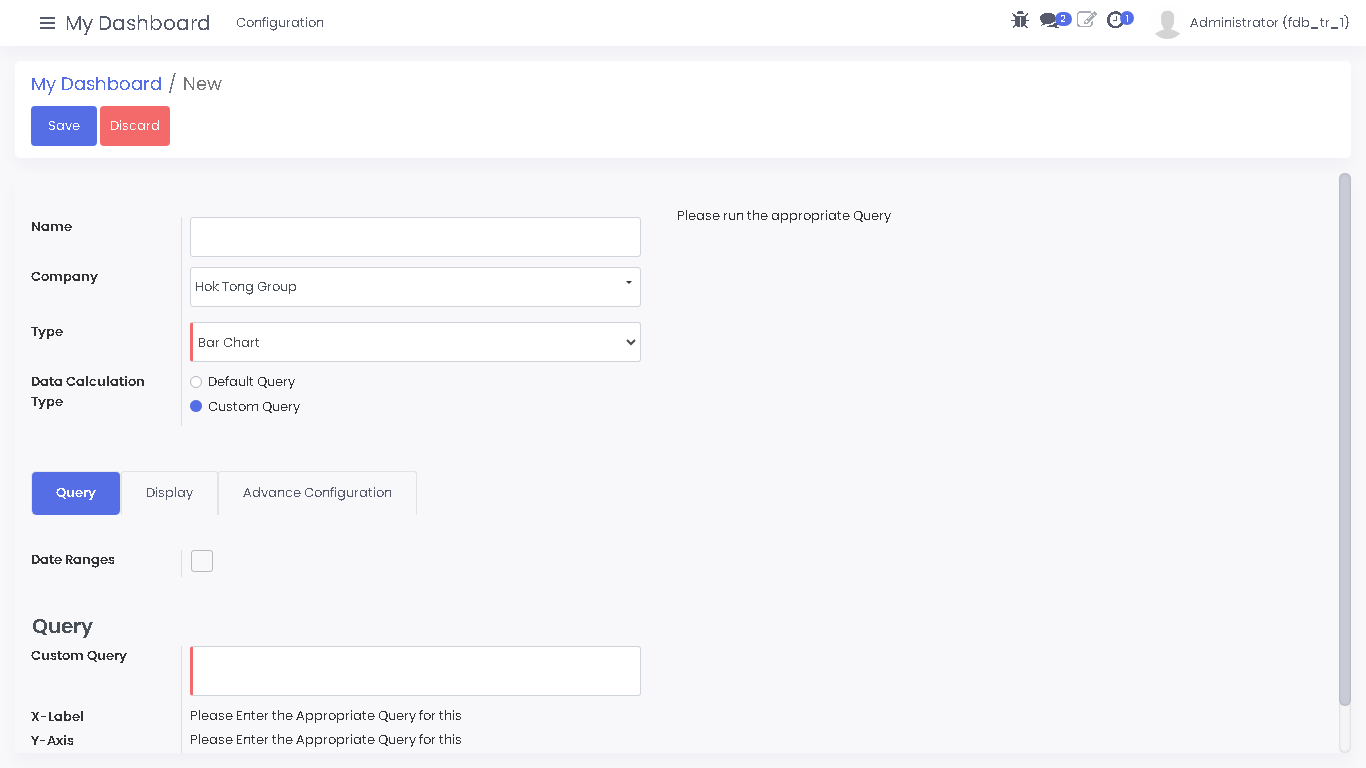

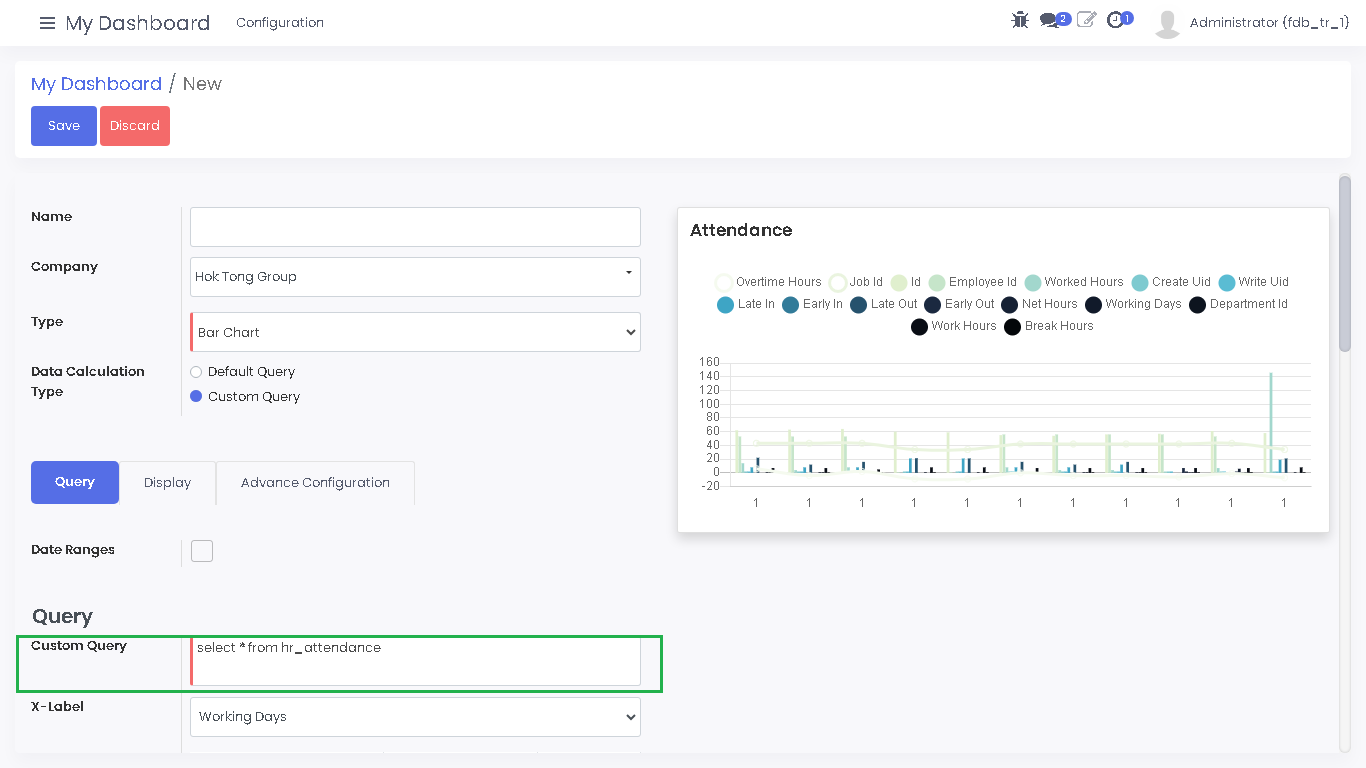

Bila memilih custom query, terdapat informasi Date Ranges untuk filter data di periode tertentu. Untuk mengisi informasi Custom Query, diperlukan kemampuan teknis menggunakan code/syntax database untuk mendapatkan data sesuai yang diharapkan

User mengisi informasi X-label dan Y-Axis yang akan disajikan pada chart

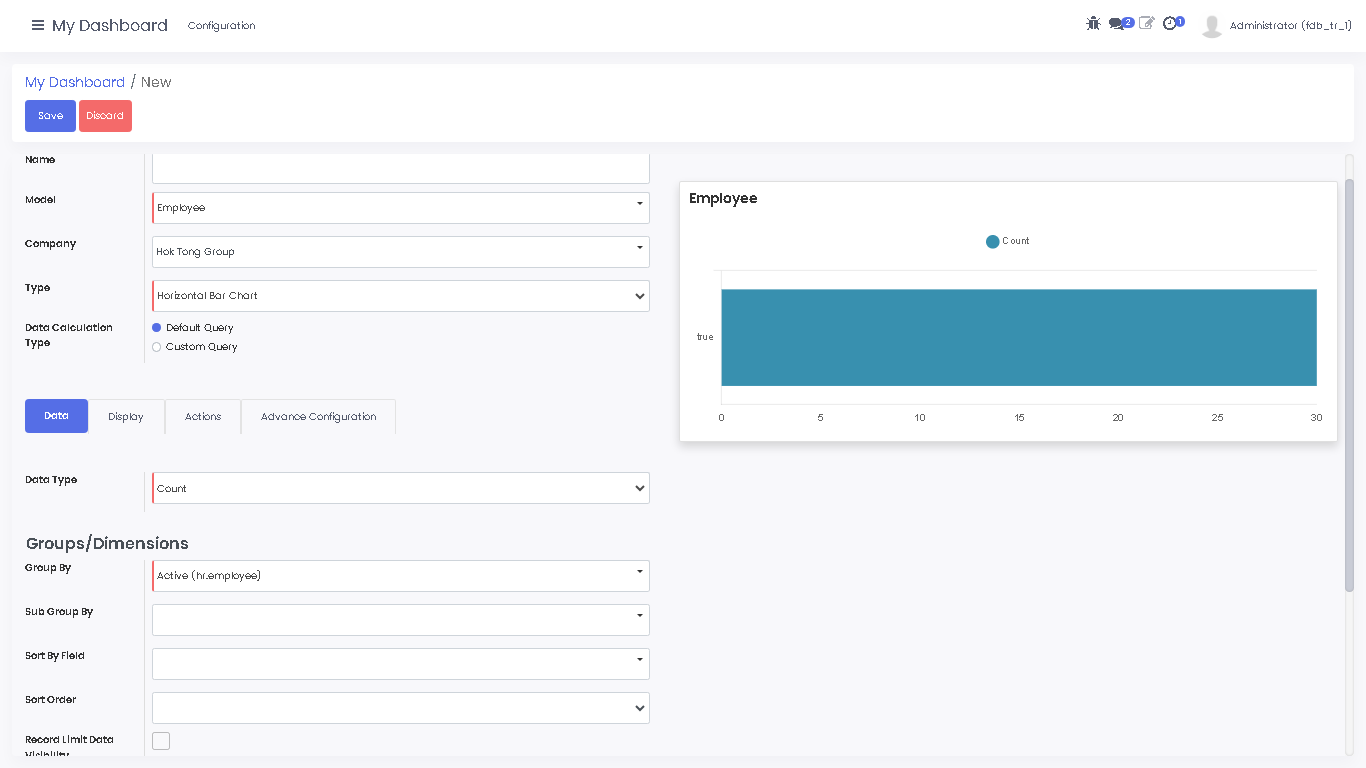

C. Horizontal Bar Chart¶

Konfigurasi yang ada untuk tipe Horizontal Bar Chart sama dengan tipe Bar Chart hanya saja chart yang disajikan ditampilkan berupa bidang yang ditampilkan secara horizontal.

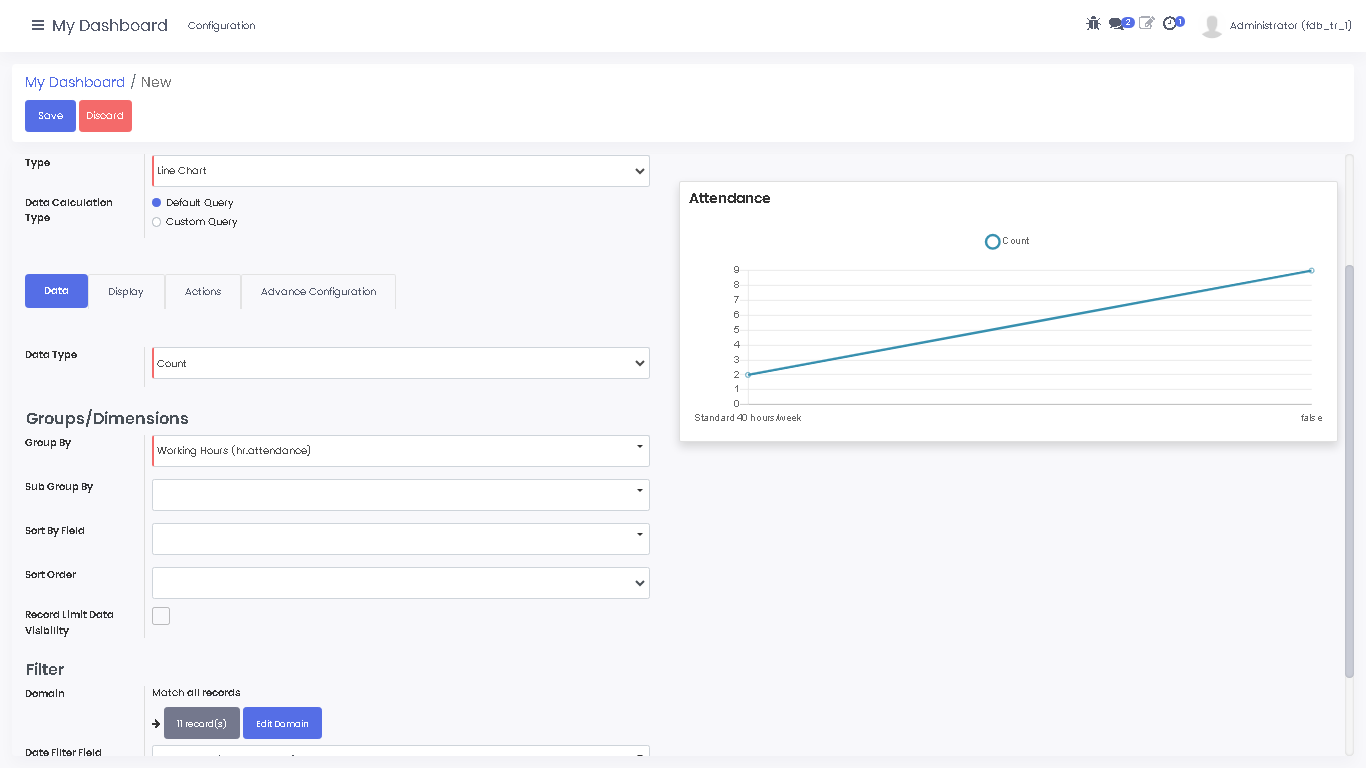

D. Line Chart¶

Jenis Line Chart, konfigurasinya tidak jauh berbeda dengan Bar Chart. User juga diminta untuk memilih Default Query atau memilih Custom Query untuk mendapatkan data yang akan disajikan pada chart.

1. Default Query¶

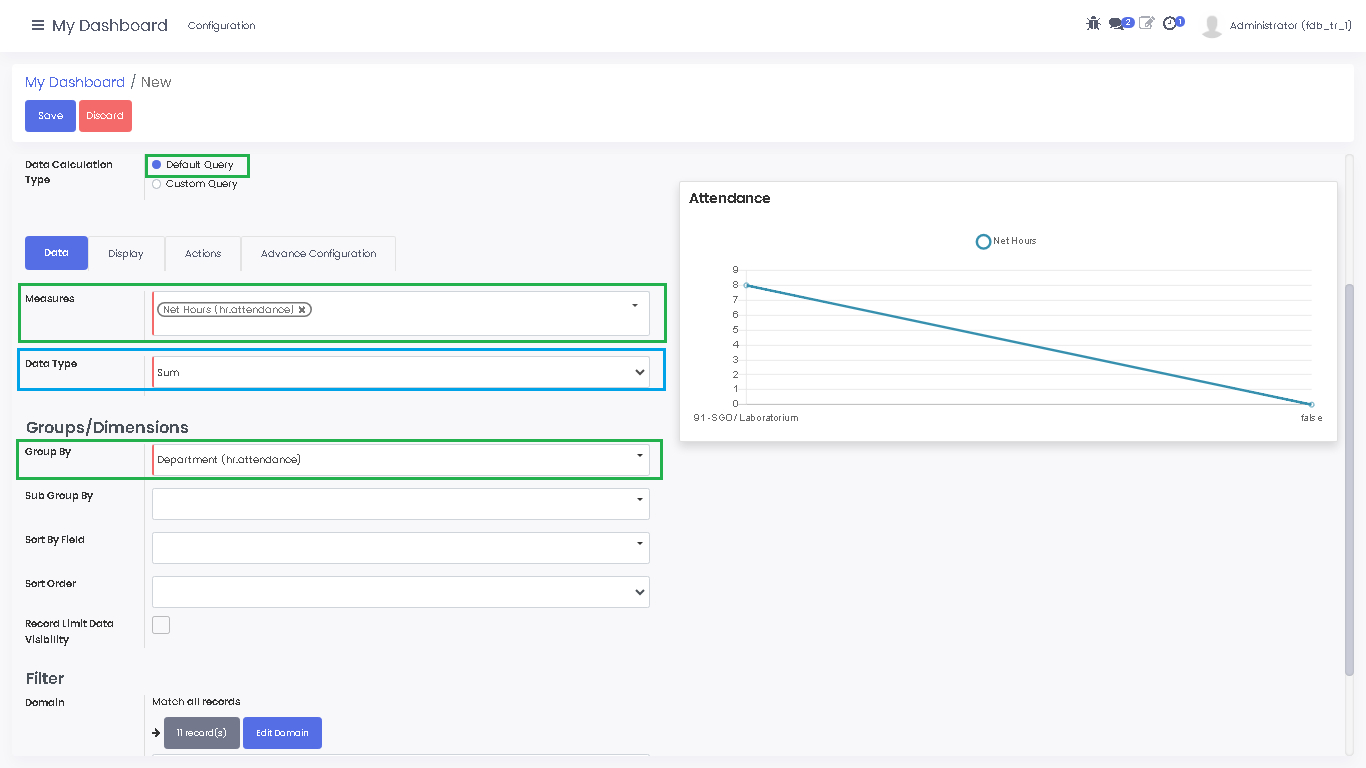

      Pemilihan Data Type terdiri dari count, sum dan average. Bila memilih sum dan average akan muncul informasi measures yang nanti akan disajikan dalam chart. User juga akan diminta untuk mengisi konfigurasi pada Groups/Dimensions.

2. Custom Query¶

Sama dengan konfigurasi pada Bar Chart.

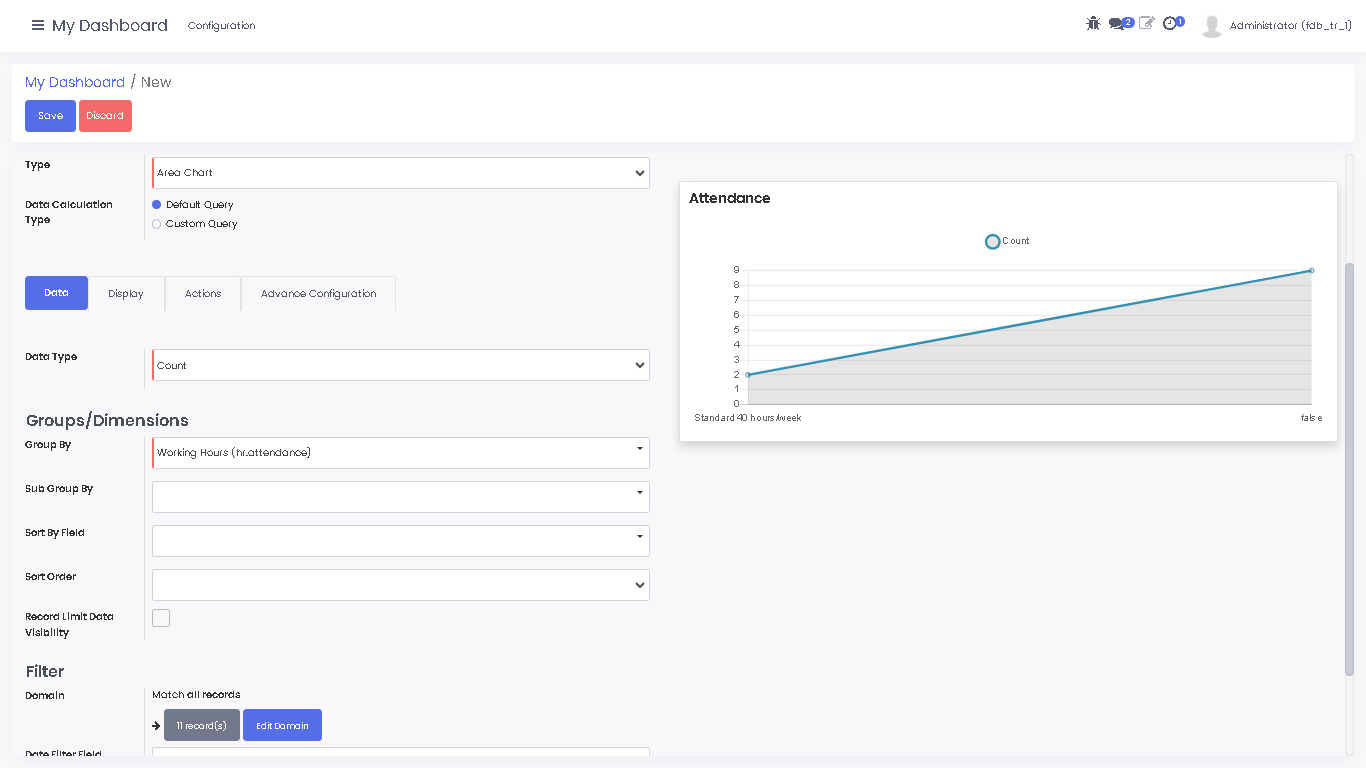

E. Area Chart¶

Konfigurasi untuk tipe Area chart sama dengan Line chart hanya saja chart yang ditampilkan berupa garis dan area yang berwarna.

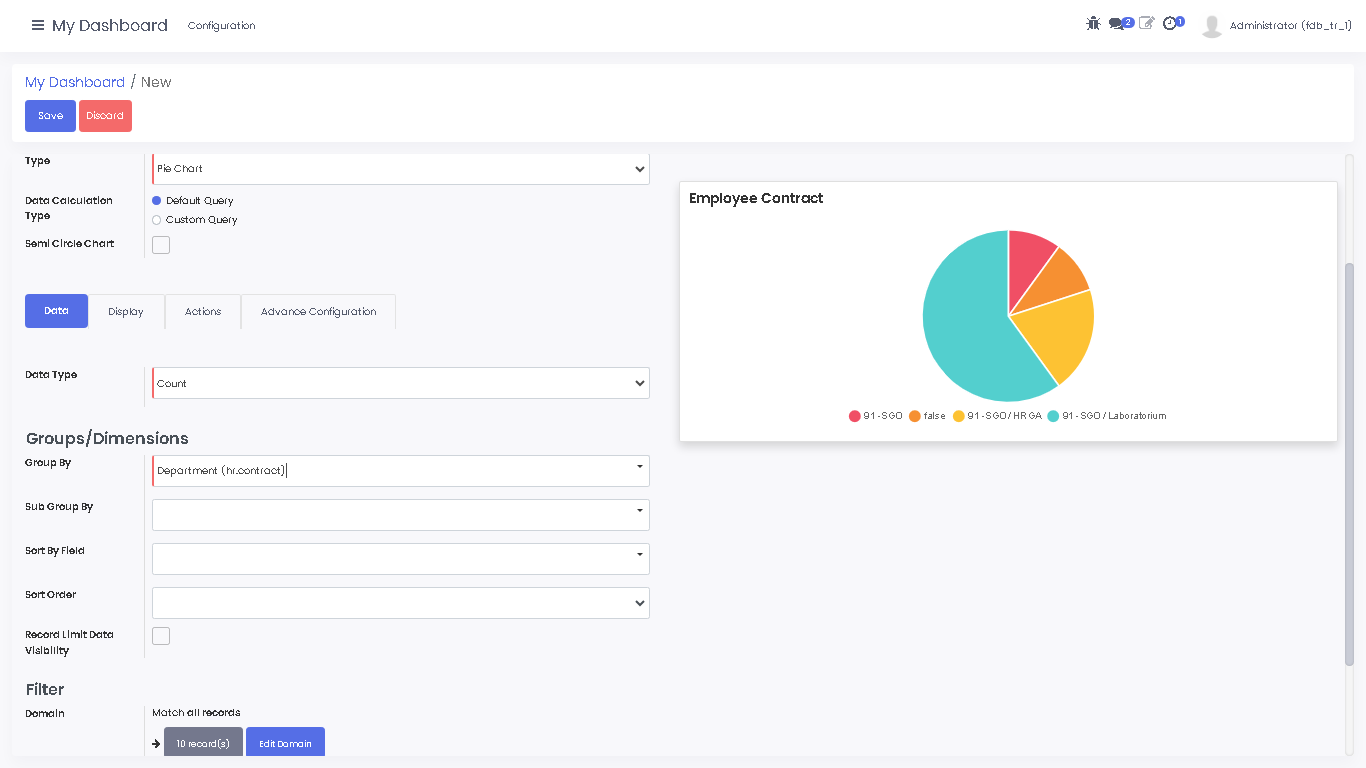

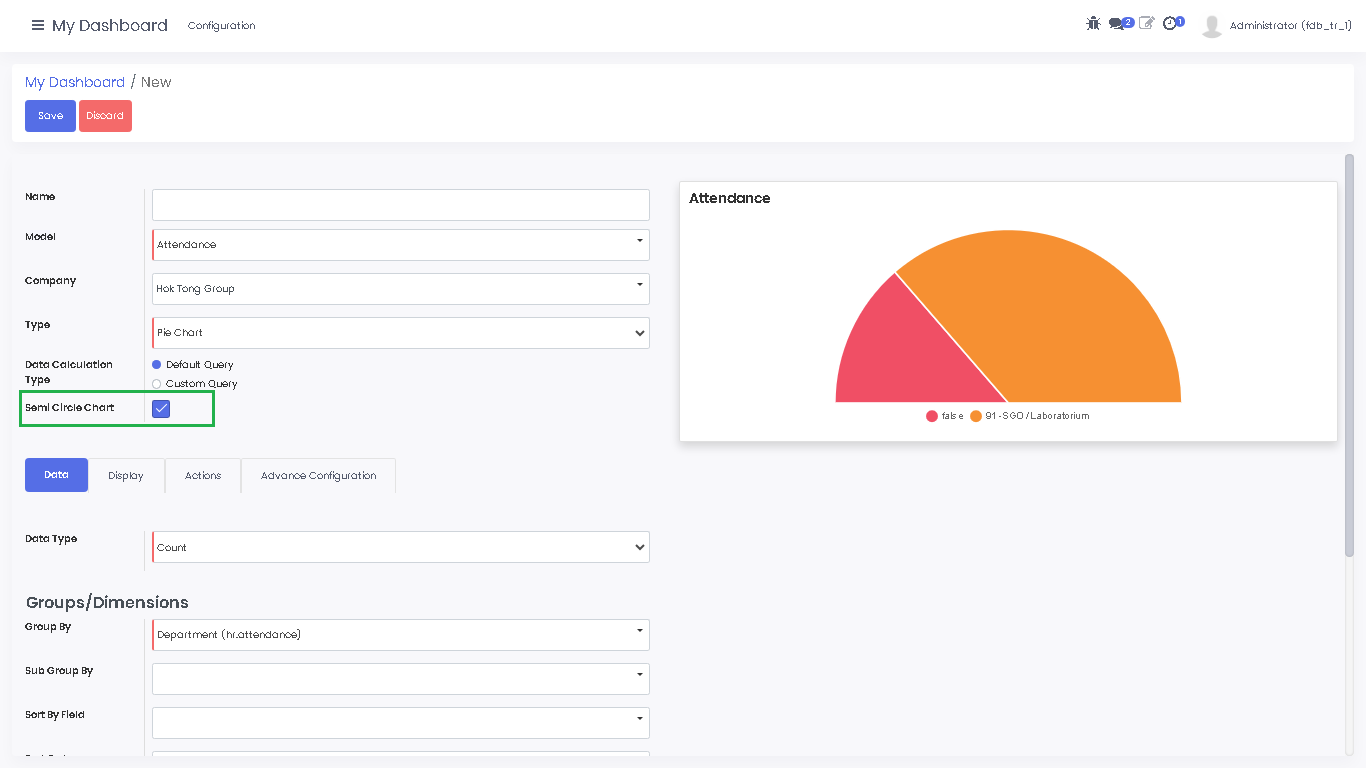

F. Pie Chart¶

Konfigurasi untuk tipe pie chart sama dengan Area Chart hanya saja chart disajikan dalam bentuk lingkaran dan kelompok/group data disajikan dalam bentuk potongan dari lingkaran menyerupai potongan kue pie. Bila Semi circle chart dichecked maka chart yang ditampilkan dalam bentuk ½ lingkaran

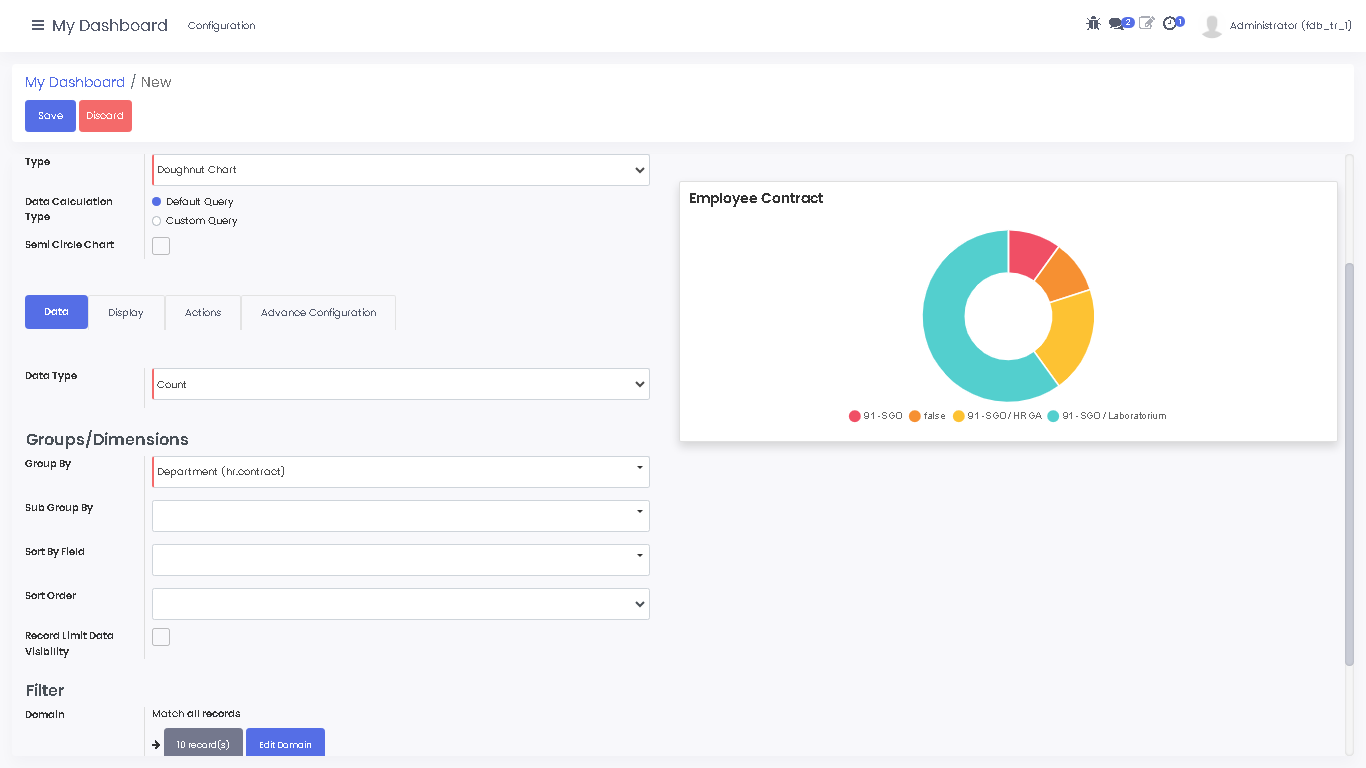

G. Doughnut Chart¶

Tipe doughnut chart sama dengan konfigurasi pada pie chart.

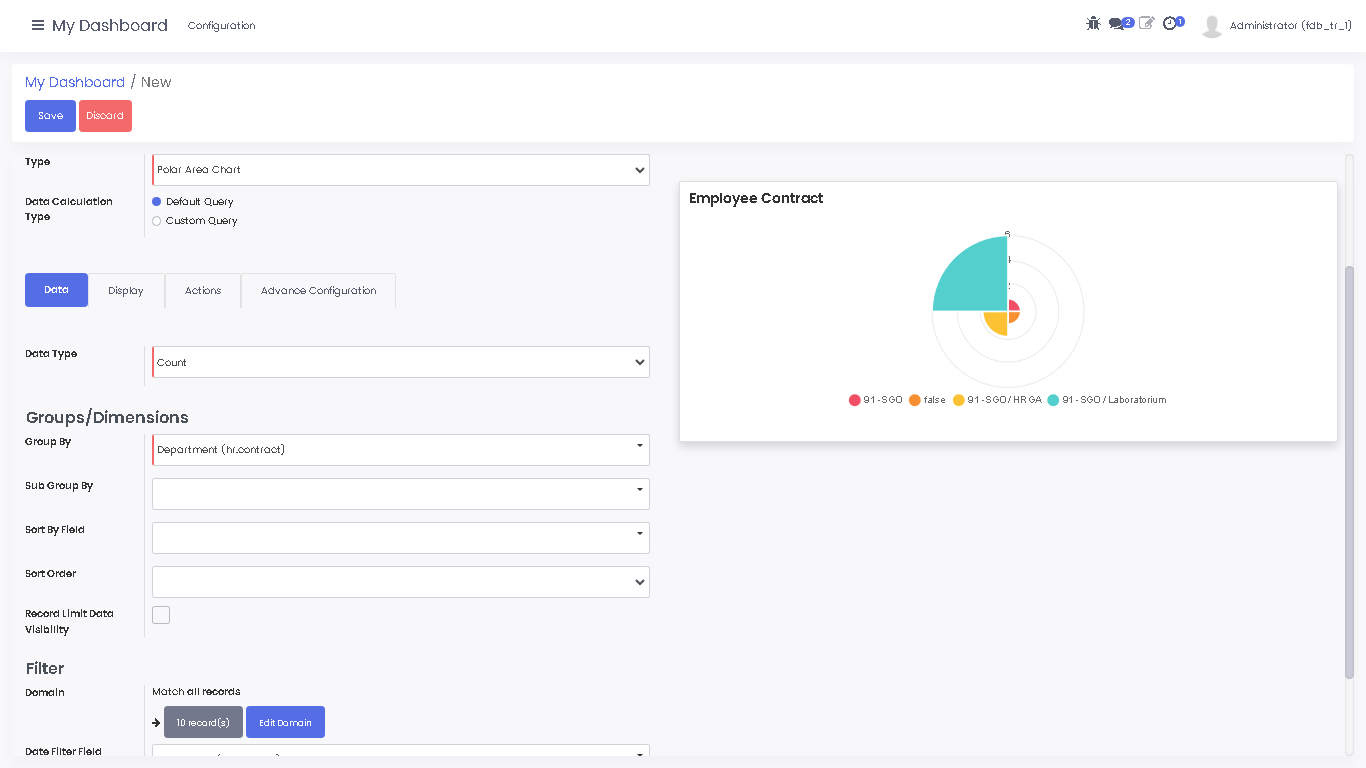

H. Polar Area Chart¶

Tipe Polar Area chart memiliki konfigurasi yang sama dengan Area chart hanya saja chart yang ditampilkan disajikan dalam bentuk lingkaran dan data dalam bentuk polar/kutub dengan warna yang berbeda.

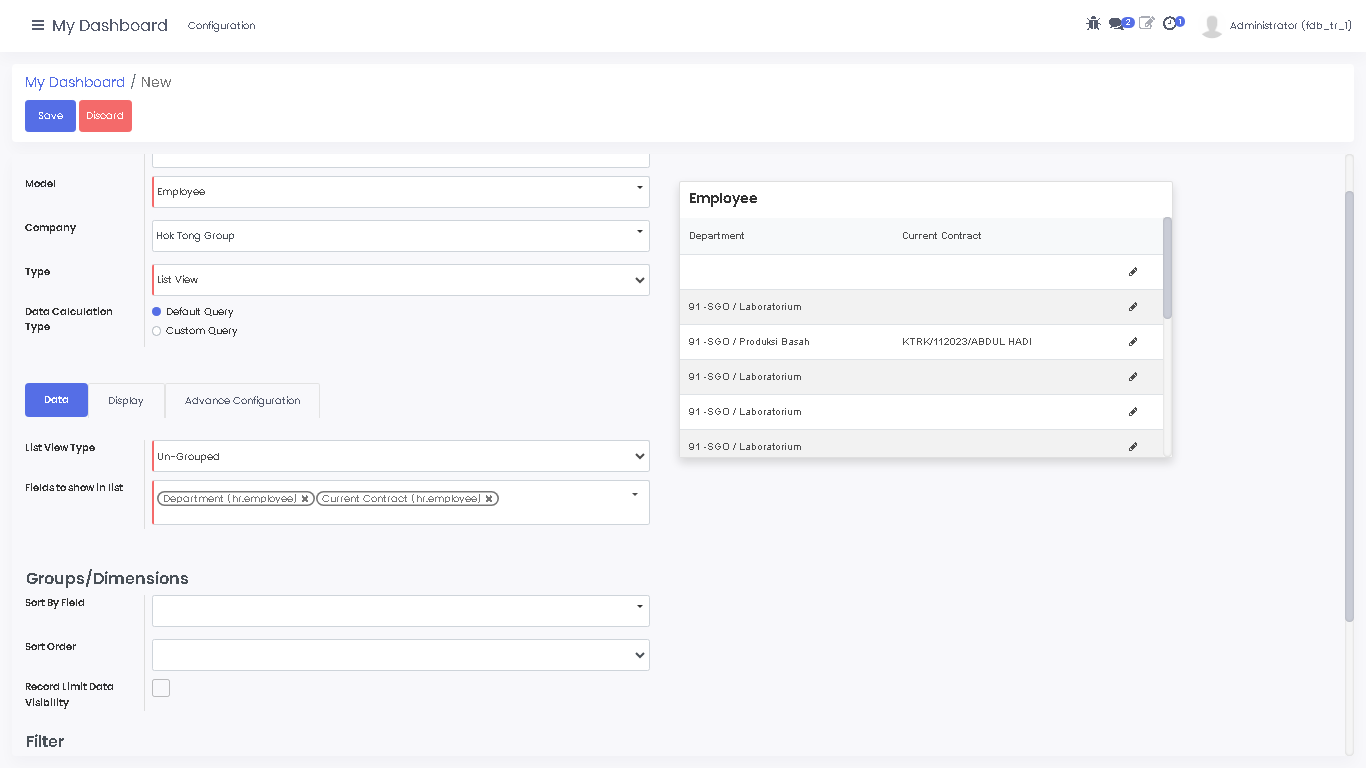

I. List View¶

Tipe list view juga memiliki Data Calculation Type yang terdiri dari pilihan:

a. Default Query¶

Fields to show in list : informasi apa saja yang ingin ditampilkan

Record Limit Data Visibility : Pembatasan data yang ditampilkan

Record Limit : Dibatasi berapa banyak data yang ditampilkan

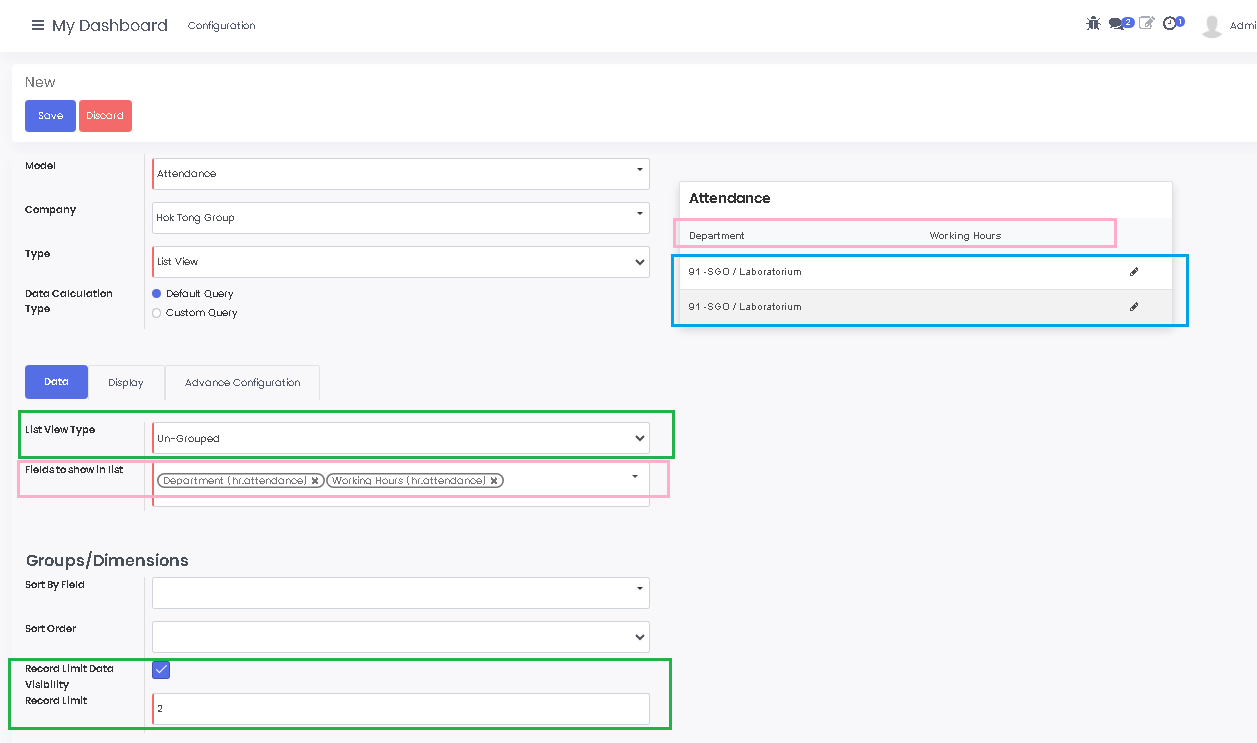

Pada tab “Data” bisa memilih List view type Un-Groupped dan Grouped. 1. Un-Groupped

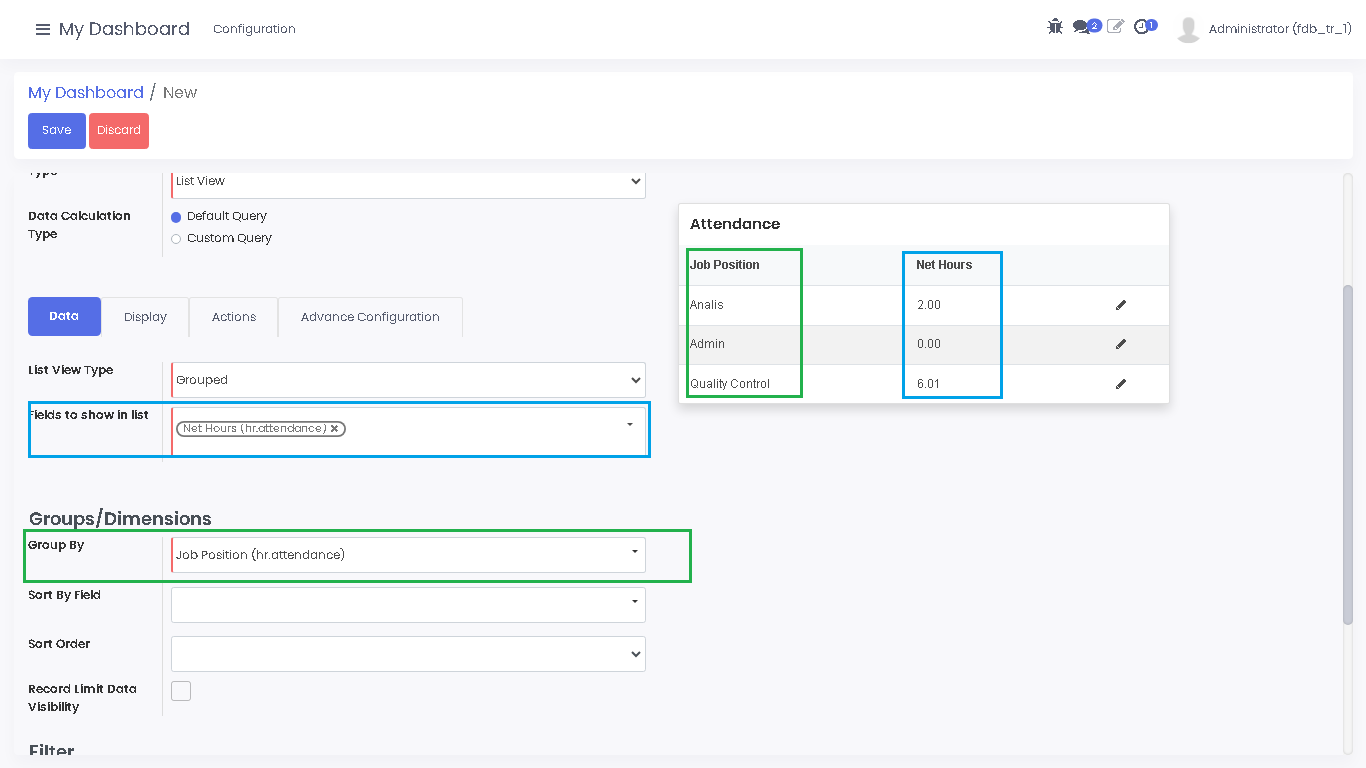

1. Grouped

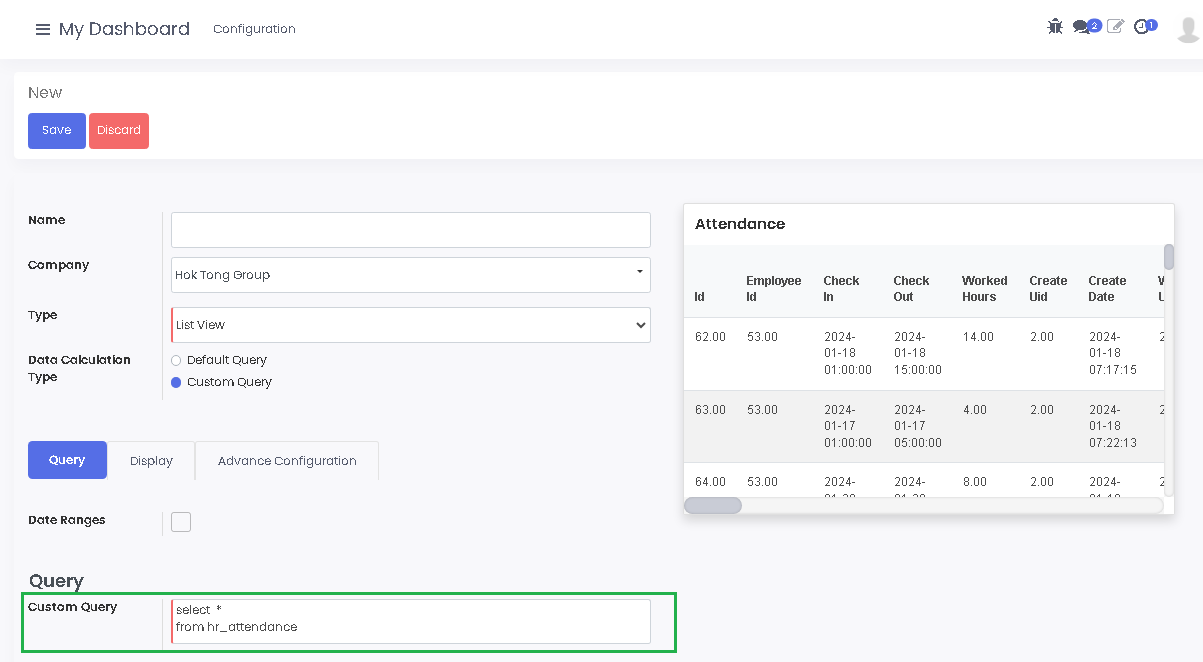

b. Custom Query¶

Bila memilih custom query, terdapat informasi Date Ranges untuk filter data di periode tertentu. Untuk mengisi informasi Custom Query, diperlukan kemampuan teknis menggunakan code/syntax database untuk mendapatkan data sesuai yang diharapkan

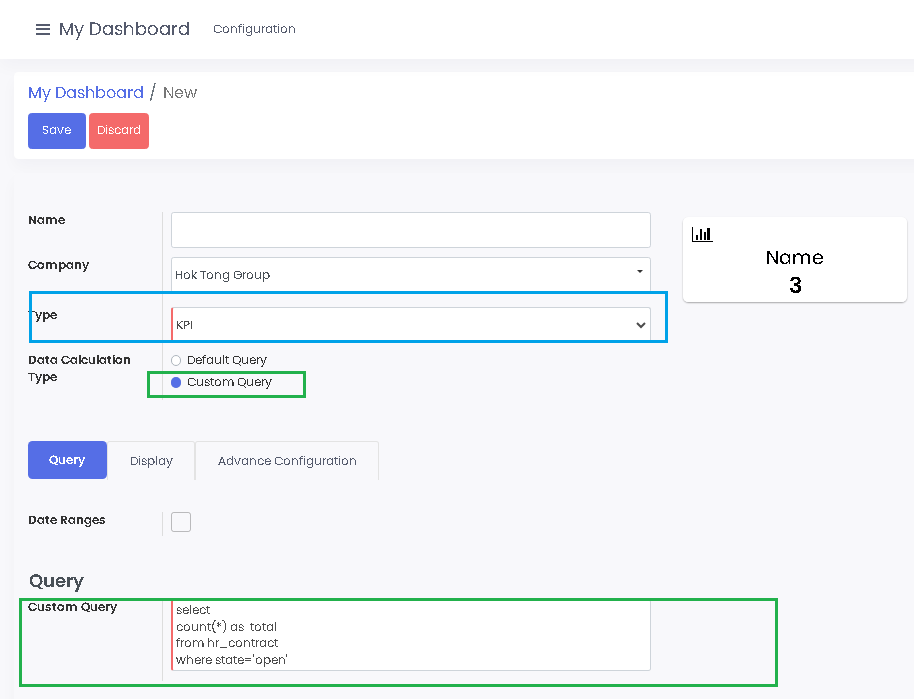

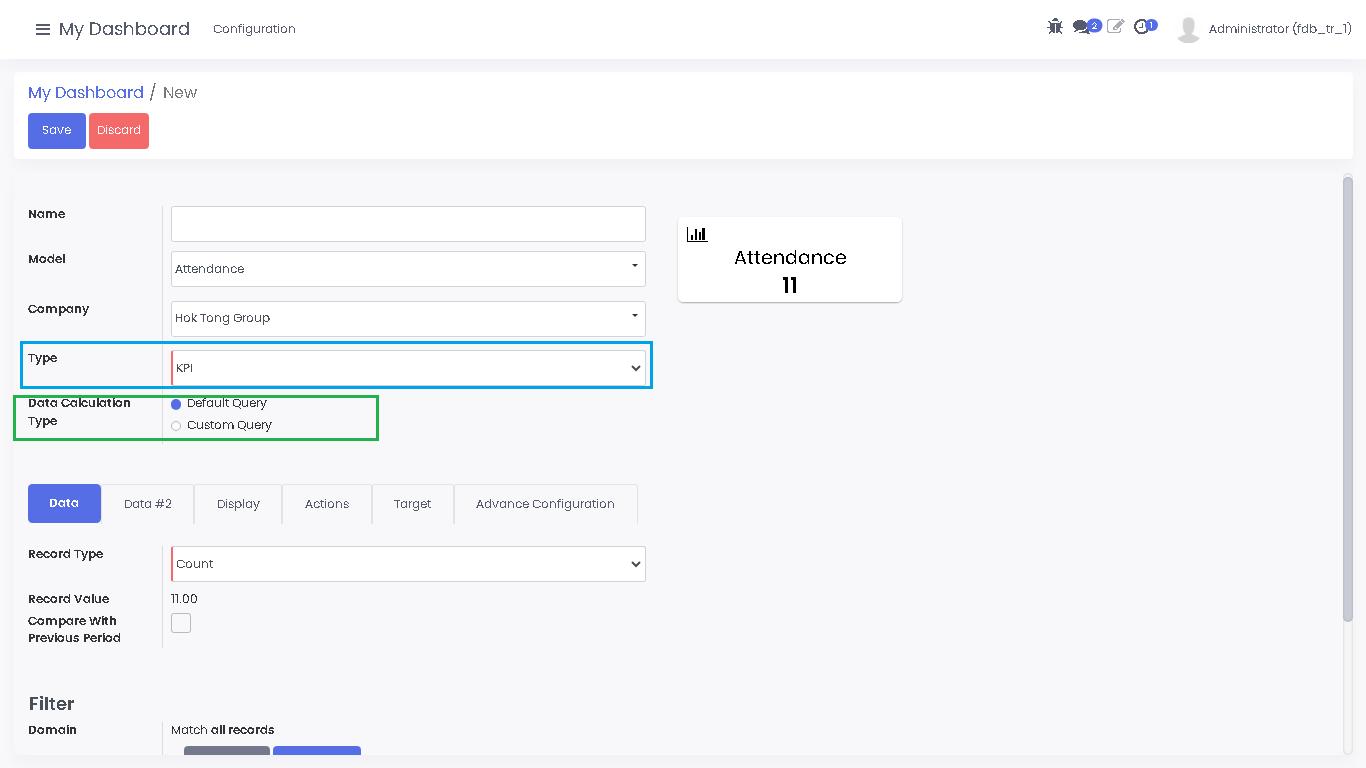

J. KPI¶

Tipe KPI hampir sama dengan tile chart, namun di tipe KPI user diberikan pilihan bisa menggunakan data calculation type yaitu Default Query dan Custom Query.

1. Default Query¶

2. Custom Query¶

1.2. Edit Setting Dashboard¶

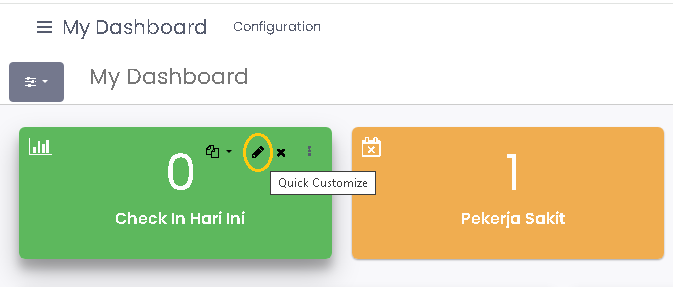

User diberikan kemudahan untuk bisa melakukan edit/update setting dashboard yang sudah ada, berikut cara edit dashboard 1. klik icon pensil pada dashboard seperti pada gambar dibawah ini:

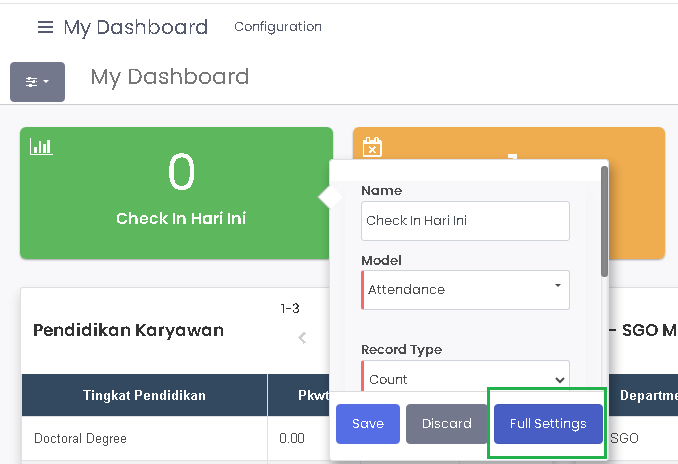

1. Akan tampil layar yang berisi informasi dashboard tsb kemudian klik tombol Full Settings untuk masuk ke form edit dashboard

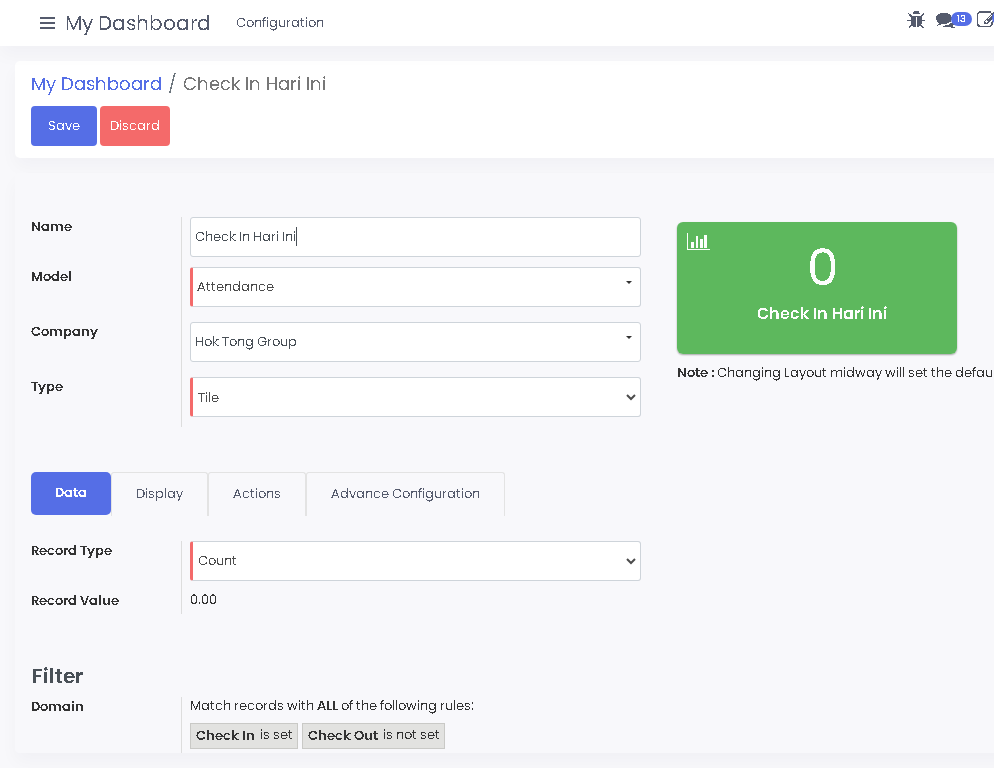

1. Akan tampil layar halaman edit dashboard.

Klik save untuk menyimpan hasil perubahan yang dilakukan dan klik discard untuk membatalkan perubahan.
